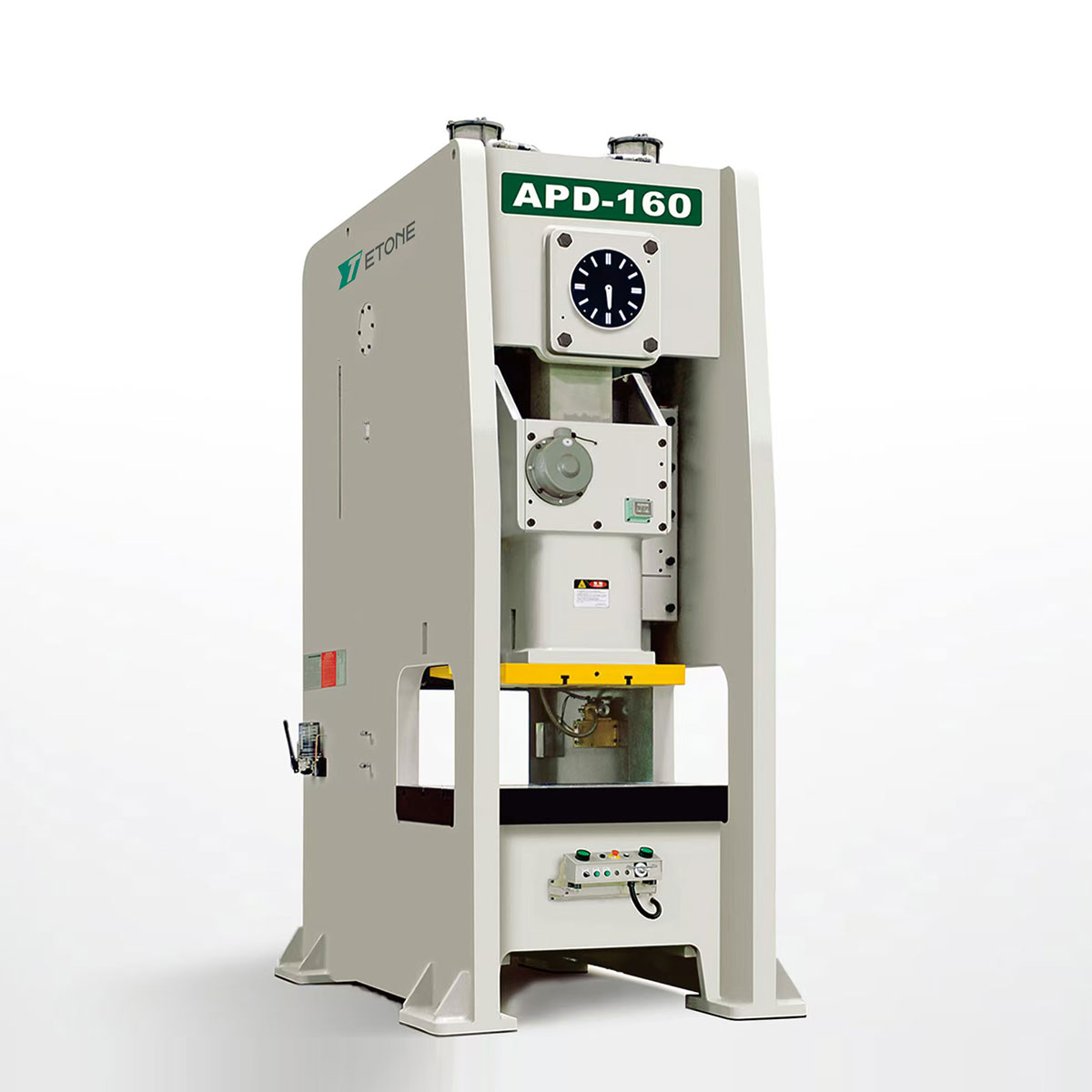

Полузакрытый высокоточный стальной рамный пресс серии APD

Интегрированная рама с прямой стенкой, подходящая для точной непрерывной обработки штампа. Избавьтесь от недостатков открытого зева пресс-рамы типа C, сэкономив расходы на техническое обслуживание штампа.

Характеристики продукта

• Высокожесткая рама с длинными направляющими по центральной линии и опорному ходу для гарантии долгосрочной динамической стабильности точности и продления срока службы штампа.

• Нижняя площадь пресса на 15-25% больше, чем у пресса типа C, что позволяет увеличить количество разработок штампов и повысить добавленную стоимость.

• Высокомоментная пневматическая тормозная муфта для длительного срока службы и низких затрат на техническое обслуживание; отсутствие загрязнения, низкий уровень шума и экологичность.

• Высокая безопасность, высокая степень сродства, многофункциональная электронная система управления.

• Применяется с различным автоматизированным оборудованием с простой эксплуатацией.

Технические параметры

Имя	Единица	APD-80		APD-110		APD-160		APD-200		APD-260
Тип		V	H	V	H	V	H	V	H	V	H
Тоннаж	Ton	80		110		160		200		260
Номинальный тоннаж	mm	4	2	6	3	6	3	6	3	7	3.5
Гладить	mm	150	70	180	80	200	90	200	100	250	150
Максимальная закрытая рабочая высота	mm	340	380	360	410	460	510	460	510	500	550
Количество ударов в минуту	s.p.m	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50
Регулировка громкости слайдером	mm	80		80		100		110		120
Размер верхнего стола	mm	560x420x70		650x470x80		700x550x90		850x630x90		950x700x100
Нижний размер таблицы	mm	930x550x90		1090x600x110		1190x800x140		1390x820x160		1550x840x180
Главный двигатель	Kw. P	7.5		11		15		18		22
Механизм регулировки боковины	HP	Электропривод
Приложенное давление воздуха	kg/cm2	6		6		6		6		6
Пресс (ДxШxВ)	mm	1300x1890x3000		1420x1985x3200		1600x2200x3500		1750x2500x3900		2780x1850x4470
Точность печати		GB(JIS) Класс I
Емкость подушки штампа	Ton	3.6		6.3		10		14		14
Длина хода подушки матрицы	mm	70		80		80		100		100
Эффективная площадь подушки штампа	mm2	450x310		500x350		650x420		710x480		810x480
