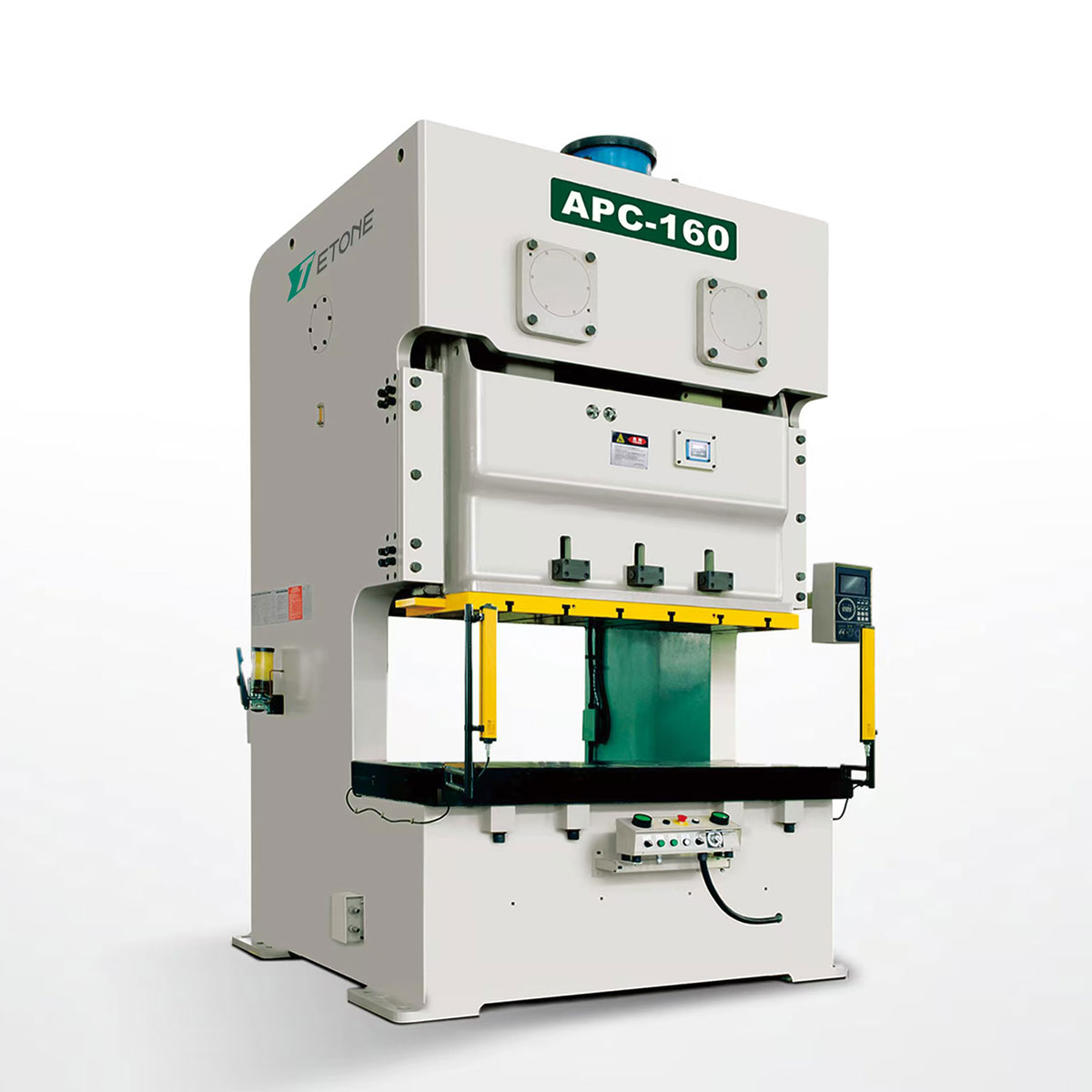

Двойной коленчатый вал серии APC для прецизионного стального каркаса
Конструкция рамы высокой жесткости, сваренная из высококачественной стали и обработанная методом устранения внутреннего напряжения. Улучшает точность, стабильность и надежность машины. Центр привода совмещен с центром машины, что обеспечивает точную и стабильную штамповку.

Характеристики продукта

• Для обеспечения относительной стабильности работы машины применяются симметричные две направляющие и конструкция балансировочного устройства.

• Точность штамповки может составлять до 0,1 мм, что безопасно, удобно и надежно.

• Коленчатый вал, зубчатая передача, шатун и т. д. обработаны оксидированием и шлифованием и обладают чрезвычайно высокой полнотой и износостойкостью;

• Высокочувствительное и надежное устройство сцепления/тормоза, а также ведущий в мире двойной электромагнитный клапан и устройство защиты от перегрузки применяются для обеспечения точности и безопасности работы и остановки пресс-ползуна;

• Конструкция машины спроектирована разумно, что удобно для автоматического производства, снижения затрат и повышения эффективности;

• Передовая концепция дизайна, низкий уровень шума, низкое потребление и экономия энергии.


Технические параметры

Имя

Единица APC-110 APC-160 APC-200 APC-250 APC-315

Модель

  V H V H V  H V H V H

Тоннаж

Ton 110 160 200 250 315

Номинальный тоннаж

mm 5 3 6 3 6 3 7 3.5 7 3.5

Длина хода

mm 180 110 200 130 250 150 280 170 300 170

Количество ходов

s.p.m 35-65 50-100 30-55 40-85 25-45  35-70 20-35 30-60 20-35 30-50

Максимальная высота штампа

mm 400 435 450 485 500 550 550 605 550 615

Регулировка громкости слайдером

mm 100 100 120 120 120

Меньший размер стола

mm 1800 * 650 * 130 2000 * 760 * 150 2400 * 840 * 170 2700 *900* 170 2800 *1000* 190

Размер верхнего стола

mm 1400 * 500 * 70 1600 * 550 * 70 1850 * 650 * 95 2100*700 * 95 2200*900 * 95

Главный двигатель

kW 11 15 18.5 22 30

Давление подаваемого воздуха

kg/cm2 5 5 5 5 5

Точность

JIS(CNS) Уровень I

Подушка формы tpe

Две пластины и два цилиндра

Емкость

Ton 3.6 * 2 6.3 * 2 10 * 2 14 * 2 14 * 2

Давление воздуха

kg/cm2 6.5 7.2 6.75 9 9

Гладить

mm 70 70 80 100 100

Площадь верхней пластины подушки штампа

mm2 350*235*2 группы 410*260*2 группы 540*350*2 группы 640*470*2 группы 640*470*2 группы
