Zhejiang ETONE Precision Machine Co.,Ltd.

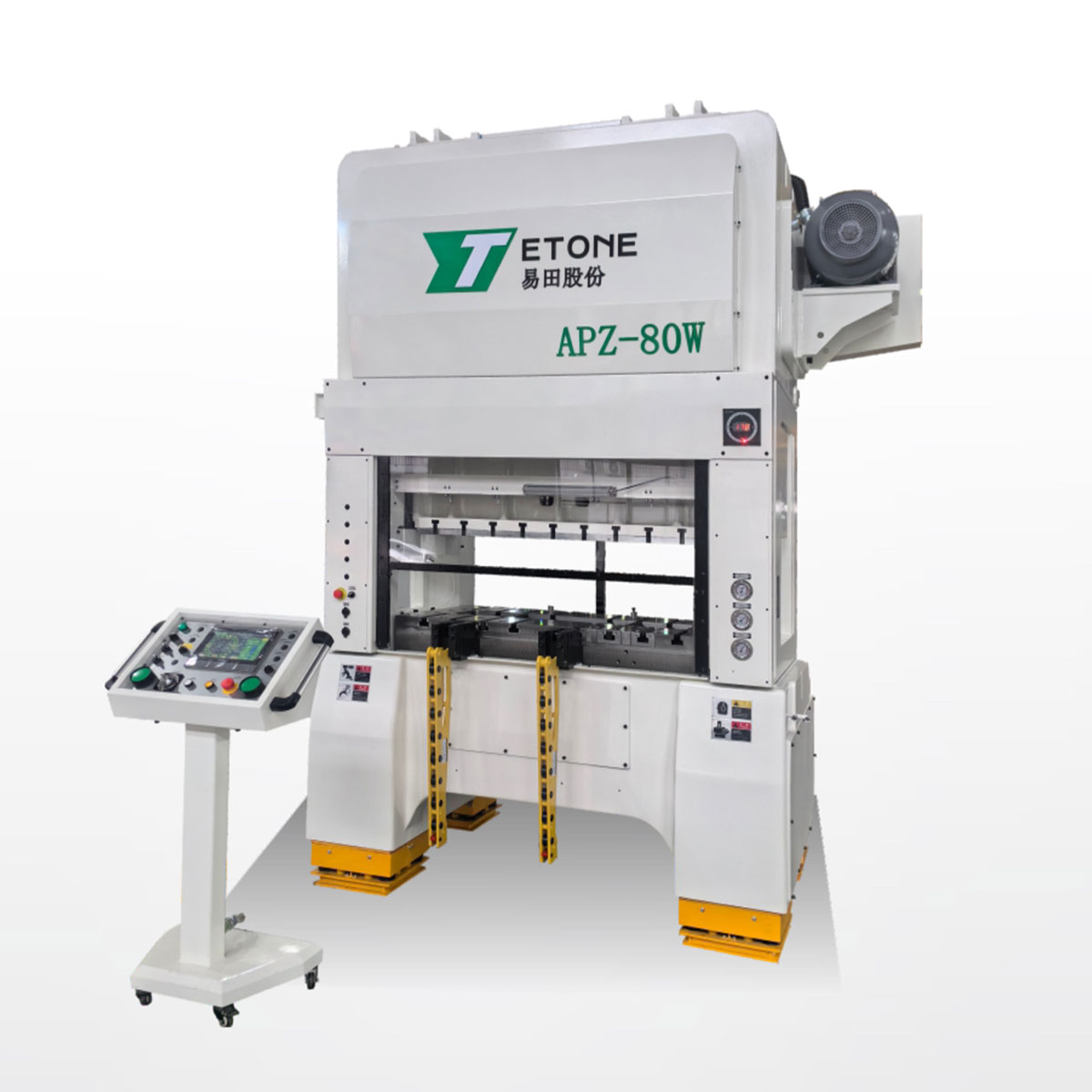

Высокоскоростной прецизионный пресс кулачкового типа серии APZ

Пресс-машина, подходящая для высокоточной высокоскоростной штамповки, которая помогла реализовать минимизированное тепловое смещение и проникновение пуансона, а также ударный эффект, внедрив механизм кулака. Стандартная модель с высокой надежностью. Линейка охватывает диапазон от 150T до 1500T, широкая серия, высокоскоростная модель.

Характеристики продукта

• Максимизируя функцию механизма кулачка, упрощая конструкцию и увеличивая производительность, этот пресс-машина кулачкового типа разработана для высокой жесткости и термического баланса.

• Идеальный симметричный балансир позволяет свести к минимуму смещение высоты штампа из-за изменений SPM, а также смещение BD.C. из-за 1-го и 2-го пуансонов.

• Механизм балансировки, который уравновешивает левую и правую составляющие силы, и двойная направляющая скольжения, система, состоящая из 2 плунжеров и 8-гранных игольчатых подшипников, улучшили способность скольжения эксцентриковой нагрузки, кроме того, устойчивы.

• Новая беззазорная муфта/тормоз с ее длительным сроком службы и малым шумом обеспечивают более тихую работу.

• Размер боковой балки в этой широкой серии составляет 1100 мм/60 тонн, 1350 мм/60 тонн, 1200 мм/80 тонн, 1500 мм/80 тонн, что является максимальным в каждом классе.

• С точки зрения характеристик, эксплуатационные характеристики улучшились за счет удлинения величины регулировки ползуна и отображения угла поворота кривошипа в электронной поворотной системе

Технические параметры

Мадлен	Единица	APZ-15H	APZ-30	APZ-40	APZ-40 W	APZ-60
Томаге	T	15	30	40	40	60
Sroke Length	mm	10	20/25/30	20/25/30/32	20/25/32/40	20/25/32
Ударов в минуту	SPM	200-1800(2000)	200-1200/1050/900	180-1000/900/850/850	180-850/800/700/700	100-750/750/650
Шутейт	mm	220	240	240	240/240/240/235	300
Регулировка Shutheitht	mm	30	40	50	50/50/50/45	80
Боковая зона	mm	500x260	600x300	750 × 340	950 x 450	1030 × 500
Бостер Ари	mm	500x360	600x400	750 × 500	950 × 450	1100 × 600
Толщина блистераs	mm	80	90	120	120	140
Открытие кровати	mm	350x50	400 × 100	560 × 120	790x600	840 × 120
Открытие Бестера	mm	250x40	350 × 60	500 × 100	790 × 100	780 × 80
Главный двигатель	kw	15	11	15	185	22
Мадлен	Единица	AP7-60 W	APZ-8C	APZ-80 W	APZ-125	APZ-125S
Томаге	T	60	80	80	125	125
Sroke Length	mm	25/32/40	20/25/32/36	25/32	25/36	25/36
Ударов в минуту	SPM	100-700/600/450	120-700/600/550/500	120-500/450	100-400/35	100-600/400
Шутейт	mm	340/340/335	320	320	350	350
Регулировка Shutheitht	mm	80/80/75	80	80	80	80
Боковая зона	mm	1280x500	1080x580	1380 × 580	1480 × 600	080x 600
Бостер Ари	mm	1350 x 600	1200x800	1500x800	1600 x 900	1200 x 900
Толщина блистераs	mm	140	160	160	180	180
Открытие кровати	mm	1050 x 120	900x160	1200 × 160	1300x160	960x 160
Открытие Бестера	mm	1000 × 80	860 x120	1160x 120	1260x 120	9200x120
Главный двигатель	kw	22	30	30	37	37
Мадлен	Единица	APZ-150
Томаге	T	150
Sroke Length	mm	30/36
Ударов в минуту	SPM	100-400/350
Шутейт	mm	350
Регулировка Shutheitht	mm	80
Боковая зона	mm	1480 × 600
Бостер Ари	mm	1600x900
Толщина блистераs	mm	180
Открытие кровати	mm	1300x160
Открытие Бестера	mm	1260 x 120
Главный двигатель	kw	37
