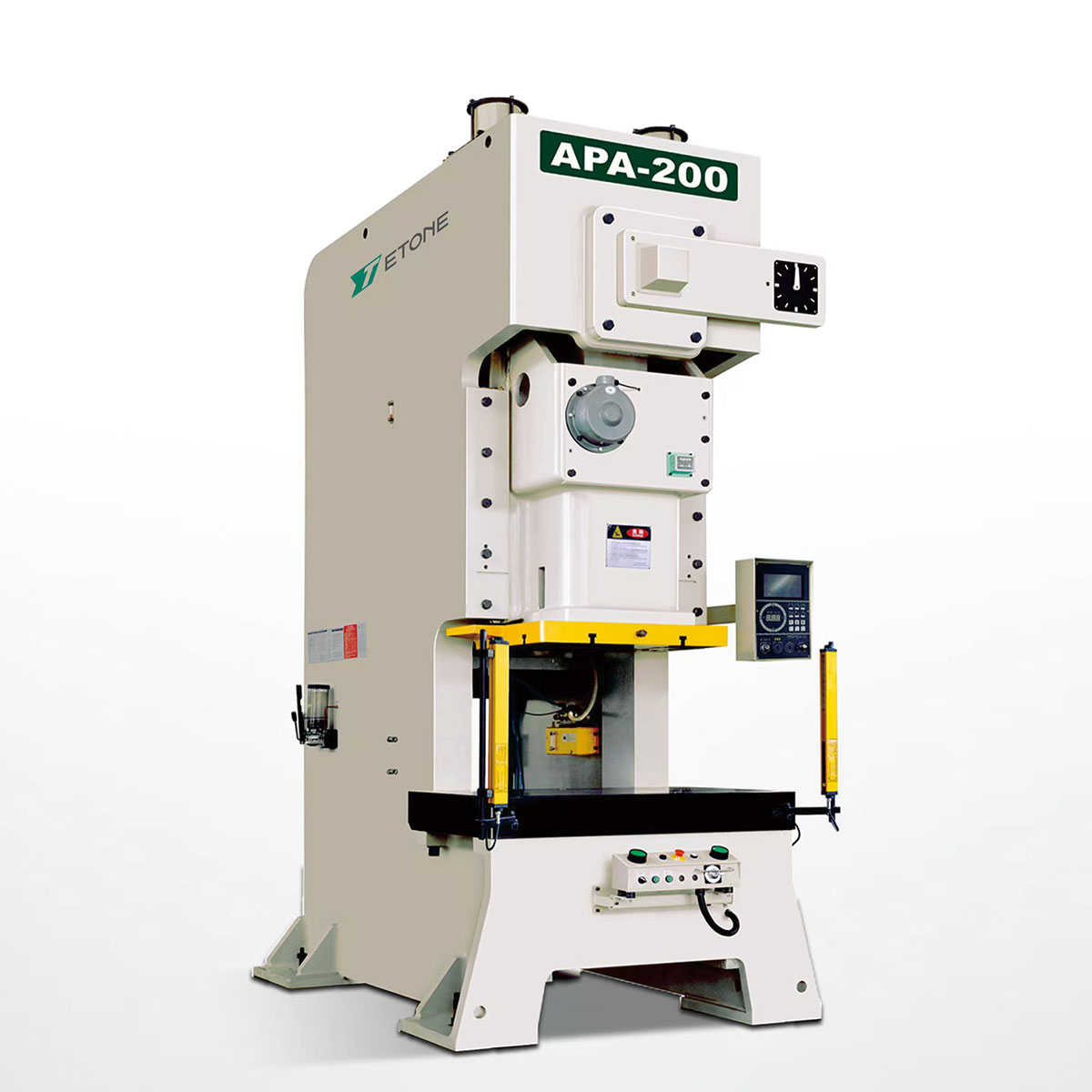

Высокоточный стальной каркасный пресс серии APA

Конструкция рамы высокой жесткости, сваренная из высококачественной стали и обработанная методом устранения внутреннего напряжения. Улучшает точность, стабильность и надежность машины. Центр привода совмещен с центром машины, что обеспечивает точную и стабильную штамповку.

Характеристики продукта

• Для обеспечения относительной стабильности работы машины применяются симметричные две направляющие и конструкция балансировочного устройства.

• Точность штамповки может составлять до 0,1 мм, что безопасно, удобно и надежно.

• Коленчатый вал, зубчатая передача, шатун и т. д. обработаны оксидированием и шлифованием и обладают чрезвычайно высокой полнотой и износостойкостью.

• Высокочувствительное и надежное устройство сцепления/тормоза, а также ведущий в мире двойной электромагнитный клапан и устройство защиты от перегрузки применяются для обеспечения точности и безопасности работы и остановки пресс-ползуна;

• Конструкция машины спроектирована разумно, что удобно для автоматического производства, снижения затрат и повышения эффективности;

• Передовая концепция дизайна, низкий уровень шума, низкое потребление и экономия энергии.

Технические параметры

Имя		Единица	APA-25		APA-35		APA-45		APA-60		APA-80
Модель			V-type	Type H	V-type	Type H	V-type	Type H	V-type	Type H	V-type	Type H
Тоннаж		Ton	25		35		45		60		80
Номинальный тоннаж		mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2
Количество	Количество	sprn	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120
	фиксированная скорость	s.p.m	110		85		75		65		65
Путешествовать		mm	60	30	70	40	80	50	120	60	150	70
Максимальная закрытая рабочая высота		mm	200	215	220	235	250	265	310	340	340	380
Регулировка громкости слайдером		mm	50		55		60		75		80
Размер верхнего стола		mm	300x220x50		360x250x50		400x300x60		500x360x70		560x420x70
Нижний размер таблицы		mm	680x300x70		800x400x70		850x440x80		900x500x80		1000x550x90
Отверстие для ручки штампа		mm	38.1		38.1		38.1		50		50
Главный двигатель		kw	3.7		3.7		5.5		5.5		7.5
Механизм регулировки слайдера		HP	Ручное управление
Приложенное давление воздуха		kg/cm2	6		6		6		6		6
Точность печати			GB(JIS) Класс I
Пресс(ДxШxВ)		mm	1280x850x2200		1380x900x2400		1600x950x2500		1600x1000x2800		1800x1180x2800
Емкость подушки штампа		Ton	-		2.3		2.3		3.6		3.6
Длина хода подушки матрицы		mm	-		50		50		70		70
Эффективная площадь подушки штампа		mm2	-		300x230		300x230		350x300		450x310
Имя		Единица	APA-110		APA-125		APA-160		APA-200		APA-260
Модель			V-type	Type H	v type	Type H	v type	Type H	V-type	Type H	V-type	Type H
Тоннаж		Ton	110		125		160		200		260
Номинальный тоннаж		mm	6	3	6	3	6	3	6	3	6	3
Количество	Количество	sprn	30-60	60-90	30-60	60-90	20-50	40-70	20-50	40-70	20-50	50-70
	фиксированная скорость	s.p.m	50		50		35		35		35
Путешествовать		mm	180	80	180	80	200	90	200	90	200	100
Максимальная закрытая рабочая высота		mm	360	410	360	410	400	450	450	500	460	510
Регулировка громкости слайдером		mm	80		80		100		100		110
Размер верхнего стола		mm	650x470x80		650x470x80		700x550x90		850x630x90		950x700x90
Нижний размер таблицы		mm	1150x600x110		1150x600x110		1250x760x140		1350x820x150		1500x860x160
Отверстие для ручки штампа		mm	50		50		65		65		65
Главный двигатель		kw	11		11		15		18		22
Механизм регулировки слайдера		HP	Электропривод
Приложенное давление воздуха		kg/cm2	6		6		6		6		6
Точность печати			GB(JIS) Класс I
Пресс(ДxШxВ)		mm	1900x1300x3200		1900x1300x3200		2300x1400x3650		2300x1500x3800		2615x1790x4075
Емкость подушки штампа		Ton	6.3		6.3		10		10		14
Длина хода подушки матрицы		mm	80		80		80		80		100
Эффективная площадь подушки штампа		mm2	500x350		500x350		650x420		650x420		710x480
Имя		Единица	APA-315
Модель			V-type	Type H
Тоннаж		Ton	315
Номинальный тоннаж		mm	7	3.5
Количество	Количество	sprn	20-40	40-50
	фиксированная скорость	s.p.m	30
Путешествовать		mm	250	150
Максимальная закрытая рабочая высота		mm	500	550
Регулировка громкости слайдером		mm	120
Размер верхнего стола		mm	1000x750x100
Нижний размер таблицы		mm	1600x900x180
Отверстие для ручки штампа		mm	65
Главный двигатель		kw	30
Механизм регулировки слайдера		HP	Электропривод
Приложенное давление воздуха		kg/cm2	6
Точность печати			GB(JIS) Класс I
Пресс(ДxШxВ)		mm	2780x1850x4470
Емкость подушки штампа		Ton	14
Длина хода подушки матрицы		mm	100
Эффективная площадь подушки штампа		mm2	810x480
