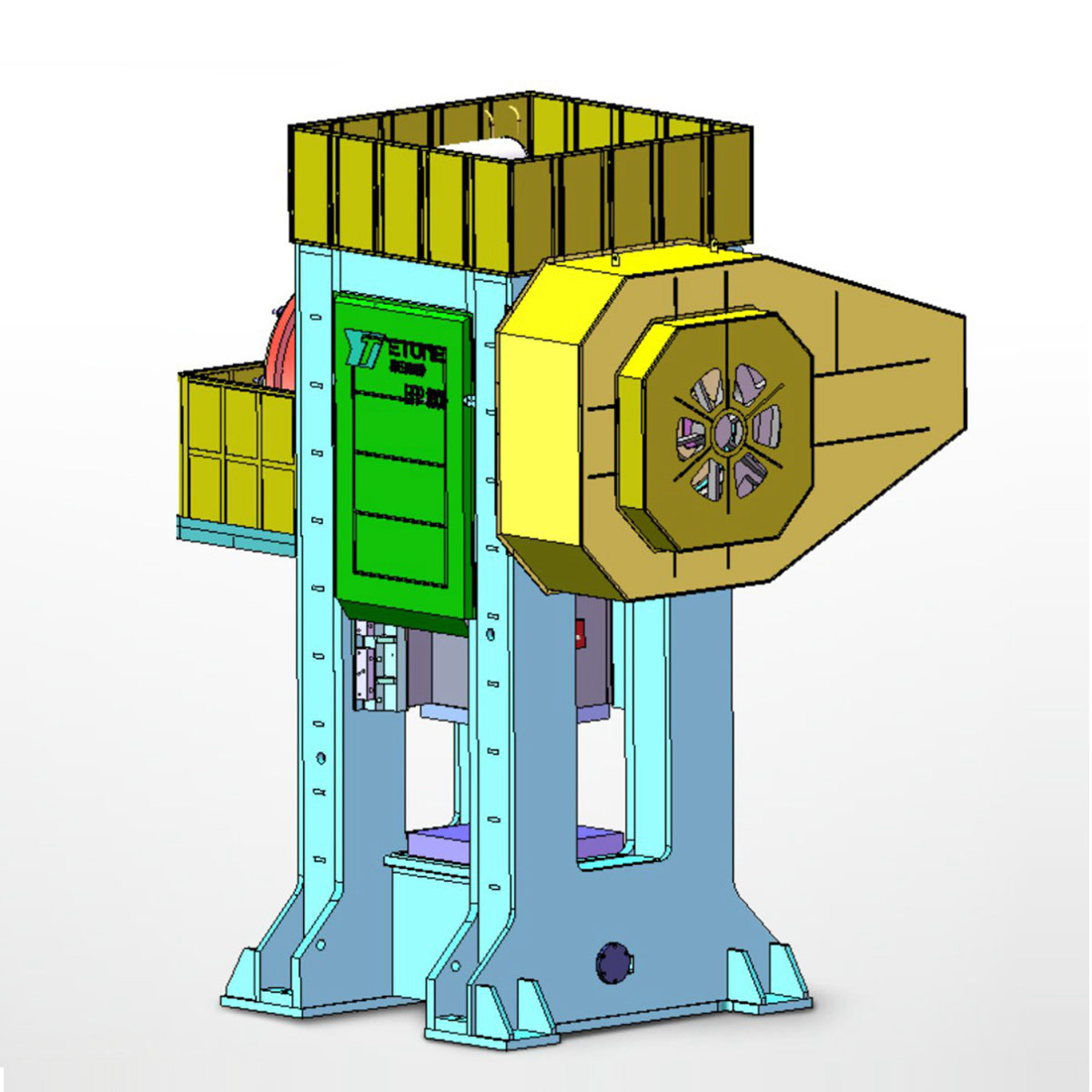

Новый пресс горячей штамповки серии EFP

Пресс для горячей штамповки характеризуется высокой точностью ковки, большой выходной энергией и высокой степенью автоматизации и может широко использоваться для обработки давлением прецизионных поковок в автомобильной, железнодорожной, судостроительной, авиационной, горнодобывающей технике, производстве скобяных изделий и других отраслях промышленности.

Основная особенность

• Боковая подача с разумным пространством бокового окна, широкопрофильный двухопорный шатун и удлиненная конструкция направляющей, сильная способность к противодействию смещению нагрузки, многопозиционная автоматическая ковка в сочетании с шаговым манипулятором.

• Конструкция фрикционного блока сцепления с плавающей вставкой, фрикционный блок, чем небольшое давление, имеет более длительный срок службы, чем традиционная замена конструкции. Срок службы в 2-3 раза больше. Большой тормозной момент, малый угол торможения, простая и надежная конструкция и простота обслуживания. Тормоз с принудительной системой водяного охлаждения, низкий подъем температуры позволяет достичь высокоскоростной одиночной операции.

• Восьмигранная конструкция направляющей имеет высокую точность наведения, а качество ковки было улучшено.

• С конструкцией формы с противозалипанием для предоставления клиентам продукции с высокой добавленной стоимостью.

• Применимые поковки: диск, шестерня, заготовка шестерни, ременное колесо, оболочка колеса и т. д.;

Длинный вал, шестерня с ручкой, вал колеса, вал вилки и т. д.; Детали специальной формы, такие как рулевое управление, коленчатый вал, кулачковый вал, шатун, звено цепи и т. д.

Технические параметры

Имя		Gauge	EFP-400	EFP-650	EFP-800	EFP-1000	EFP-1300
тоннаж		on	400	650	800	1000	1300
Число непрерывных ходов без нагрузки		PM	90~110	90~100	85～100	80~90	75~95
Длина хода ползуна		mm	160	200	220	250	260
Высота штампа		mm	500	555	600	755	845
Регулировка слайдера		mm	8	10	10	10	12
Область слайда (LRxFB)			550x600	650 × 700	750 × 800	920 × 920	920 × 103
Площадь подголовника (LRxFB)		Xm	550x600	700 × 800	800 × 900	1100 × 1050	950 × 1300
Толщина области подушки		mm	110	120	130	150	150
Верхнее выталкивающее устройство	Тип		Гидравлическая/национальная газовая столица	Гидравлическая/национальная газовая столица	Тур по гидравлическому/водородному законодательству	Тур по законодательству в области гидравлики и газа	Гидравлическая/национальная газовая столица
Верхнее выталкивающее устройство	Сила выталкивателя/ход	on/mr	4/50	6/30	6/50	10/30	10/30
Верхнее выталкивающее устройство	Тип		Гидравлический/механический	Гидравлический/механический	Гидравлический/механический	Гидравлический/механический	Гидравлический/механический
Верхнее выталкивающее устройство	Сила выталкивателя/ход	ton/me	6/16	0/16(50)	2/18(50)	20/20(50)	20/30(50)
Мощность главного двигателя		Kw	30	37	45	55	90
Имя		Gauge	EFP-1600	EFP-2000	EFP-2500	EFP-3150	EFP-4000
тоннаж		on	1600	2000	2500	3150	4000
Число непрерывных ходов без нагрузки		PM	75~85	65~85	70~80	50~60	40～50
Длина хода ползуна		mm	300	300	320	340	360
Высота штампа		mm	915	915	900	000	100
Регулировка слайдера		mm	15	20	22.5	25	28
Область слайда (LRxFB)			100 × 1000	180x1260	260 × 138	1300 × 130	460 × 1710
Площадь подголовника (LRxFB)		Xm	1200 × 1200	1210 × 1530	1300 × 1700	1350 × 1300	1500 × 2050
Толщина области подушки		mm	180	200	220	240	250
Верхнее выталкивающее устройство	Тип		Экскурсия по гидравлической/водородной бомбе	Гидравлический/водородный юридический капитал	Гидравлическая/водородная бомба	Экскурсия по гидравлической/водородной бомбе	Гидравлическая/газовая бомба
Верхнее выталкивающее устройство	Сила выталкивателя/ход	on/mr	10/30	10/40	10/30	16/48	20/52
Верхнее выталкивающее устройство	Тип		Гидравлический/механический	Гидравлический/механический	Гидравлический/механический	Гидравлический/механический	Гидравлический/механический
Верхнее выталкивающее устройство	Сила выталкивателя/ход	ton/me	24/37(50)	30/40(50)	40/44(80)	48/50	60/52(200)
Мощность главного двигателя		Kw	110	160	185	220	315

Вышеуказанные технические параметры могут быть изменены по мере необходимости.
Форма и параметры верхней и нижней начинки могут быть разработаны в соответствии с требованиями заказчика
