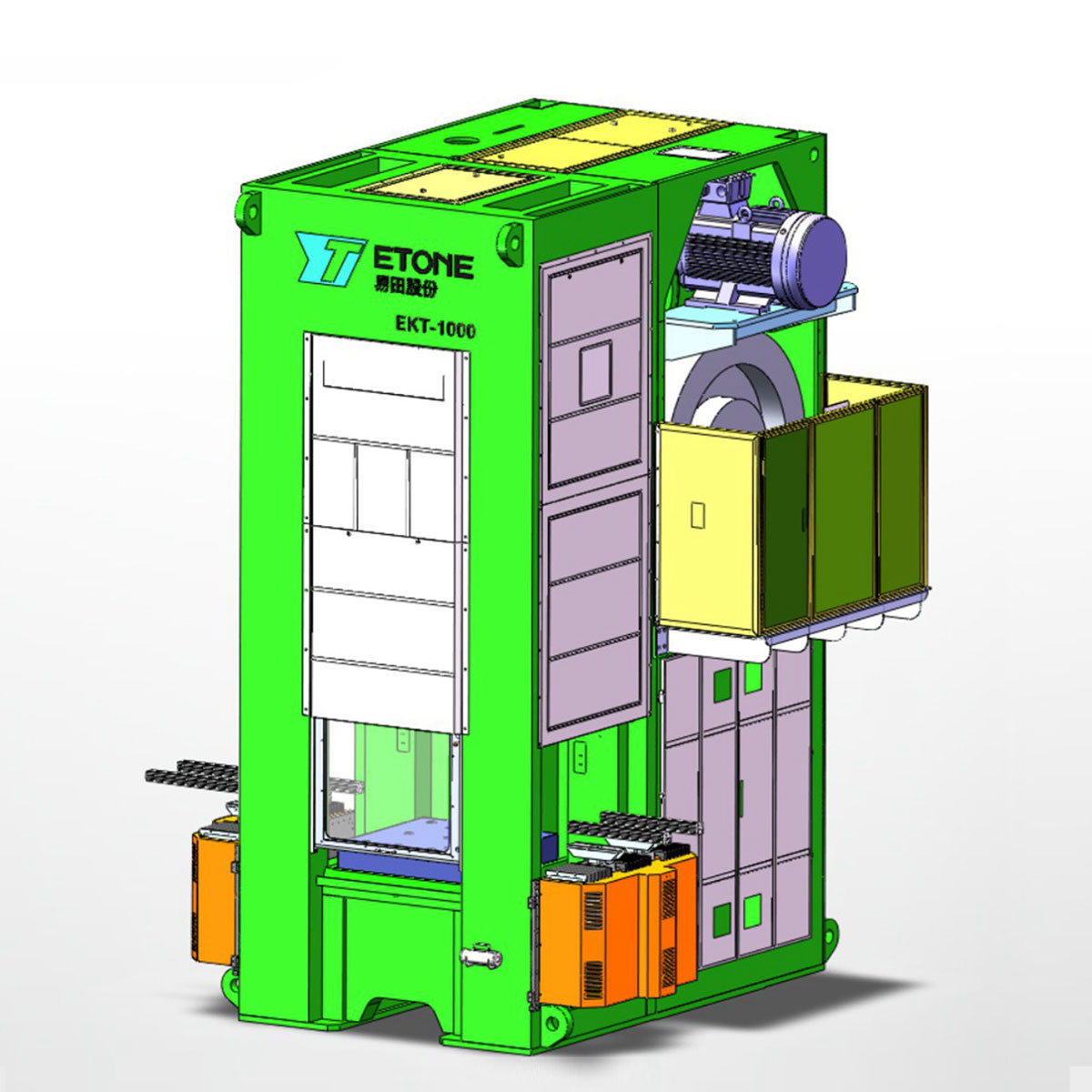

Прессы для холодной и горячей штамповки серии EKT

Пресс холодной ковки — это профессиональное оборудование для обработки методом холодной ковки, относящееся к области точной объемной штамповки, широко используемое в автомобилестроении, судостроении, авиации, производстве скобяных изделий, инженерной техники и других областях.

Основная особенность

• Конструкция фюзеляжа разумная, жесткость высокая, общий зазор небольшой, точность продукта и срок службы пресс-формы улучшены.

• Скорость ползуна вблизи нижней мертвой точки очень низкая, что создает максимальное давление вблизи конца рабочего хода и поддерживает его в течение длительного времени. Диапазон обработки широкий, точность положения нижней мертвой точки высокая, а рабочая энергия высокая.

• Двигатель регулировки ползуна использует серводвигатель с высокоточным энкодером для регулировки высоты ползуна, что позволяет высоте закрытия быть точной до 0,01 мм.

• При использовании тормоза с мокрым сцеплением шум и вибрация незначительны.

• Применяемые поковки: шестерня, корпус колокола, промежуточный вал трансмиссии/выходной вал, когтевой столб и т. д.

Технические параметры

Имя		Specification	EKT-250	EKT-400	EKT-650	EKT-800	EKT-1000	EKT-1300	EKT-1600
Томаге		ton	250	400	650	800	1000	1300	1600
Номинальная сила удара		mm		10	10	10	13	13	13
Нагруженный непрерывный ход Число		PM	30～60	25～45	20～40	20～40	20～30	15～30	15～30
Длина хода ползуна		mm	160	200	250	250	250	250	250
Высота штампа		mm	400	450	550	650	650	680	700
Боковая регулировка		mm	50	50	50	50	50	50	50
Область слайда (LRwFB)		mXm	600 × 400	700 × 600	800 × 700	900 × 800	900 × 900	1200 × 1000	1300 × 1100
Бокстер Эйр (LRWFB)		mmXm	600 × 500	700 × 600	800 × 700	900 × 900	1000 × 900	1200 × 1000	1300 × 1100
Толщина области подкладки		mm	120	120	150	150	160	180	250
Верхнее выталкивающее устройство	Тип		Цилиндр/азотная пружина	Цилиндр/азотная пружина	Цилиндр/азотная пружина	Цилиндр/азотная пружина	Цилиндр/азотная пружина	Цилиндр/азотная пружина	Цилиндр/азотная пружина
Верхнее выталкивающее устройство	Сила выталкивателя/ход	on/mm	1.2/15	5/50	6/50	8/100	10/100	13/100	16/100
Нижнее выталкивающее устройство	Тип		Механический	Механический	Механический	Механический	Механический	Механический	Механический
Нижнее выталкивающее устройство	Сила выталкивателя/ход	ton/mm	13/80	20/100	35/110	40/110	50/110	60/110	65/110
Номер станции		индивидуальный	2	3	3	3	3	3	3
Мощность главного двигателя		Kw	30	37	45	90	110	160	250

Вышеуказанные технические параметры могут быть изменены по мере необходимости.
Форма и параметры верхней и нижней начинки могут быть спроектированы в соответствии с требованиями заказчика.
